Як зняти решітку з батареї: розбір систем на кліпсах та магнітах

Демонтаж захисної решітки є обов’язковим етапом професійного обслуговування системи опалення, адже саме під зовнішнім кожухом накопичується найбільша кількість забруднень. Протягом опалювального сезону конвекційні канали сталевих радіаторів працюють за принципом пилотяга, пропускаючи крізь себе великі об’єми повітря, що призводить до формування щільного шару пилу на внутрішніх ребрах. Це суттєво знижує коефіцієнт тепловіддачі приладу та погіршує якість мікроклімату, сприяючи розповсюдженню алергенів. Розуміння конструктивних особливостей кріплень дозволяє власнику оселі швидко провести глибоке очищення або оновити фарбування виробу без залучення платних фахівців, уникаючи ризику випадково подряпати декоративне порошкове покриття чи зламати пластикові фіксатори.

Конструкція сучасних панельних радіаторів

Типовий сталевий панельний радіатор, який найчастіше зустрічається у квартирах (типи 11, 22 та 33), має складну багатошарову будову, де ефективність нагріву залежить від вільного руху повітря між внутрішніми елементами. Зовнішня оболонка виконує не лише естетичну, а й захисну функцію, прикриваючи гострі краї конвекційних ребер та гарячі поверхні теплових панелей.

Основні компоненти оболонки:

• Верхня повітровипускна сітка. Перфорована металева панель, що забезпечує вільну конвекцію повітряних потоків.
• Бічні суцільні стінки. Захисні екрани, що закривають торці радіатора та фіксують верхню решітку.
• Конвекційні ребра. П-подібні сталеві елементи, приварені до внутрішньої сторони панелей для збільшення площі нагріву.
• З’єднувальні кліпси. Пластикові або металеві затискачі, що утримують бічні панелі на колекторах.
• Теплові панелі. Зовнішні стінки радіатора, всередині яких циркулює гаряча вода.

Усі елементи зовнішнього кожуха зазвичай виготовляються з листової сталі з якісним порошковим напиленням, яке стійке до температурних перепадів, проте вразливе до механічних сколів. Фіксація компонентів у єдину конструкцію реалізується за допомогою системи пазів та спеціальних пластикових вставок, що розташовані у верхній та нижній частинах боковин. Така інженерна схема передбачає розбирання у чітко визначеній послідовності, де кожен крок звільняє зачепи для наступної деталі.

При демонтажі важливо враховувати товщину металу та тип покриття, оскільки надмірне прикладання сили може призвести до деформації тонких стінок. Більшість європейських брендів використовують стандартизовані типи кріплень, де бічні панелі є опорними елементами, що притискають верхню решітку до основи. Саме тому неможливо зняти верхню сітку, не від’єднавши спочатку вертикальні боковини, які тримають усю конструкцію в нерухомому стані.

Порядок зняття бічних панелей і верхньої сітки

Процес розбирання радіаторного кожуха вимагає мінімального набору інструментів, найчастіше достатньо лише плоскої викрутки для підважування фіксаторів. Головне правило — починати роботу саме з бокових елементів, оскільки вони виступають замками для верхньої частини.

1. Звільнення бічних заглушок. Візьміться за нижню частину бічної стінки та обережно потягніть її вгору або трохи вбік, щоб вивести пластикові затискачі з пазів колектора.
2. Від’єднання фіксаторів. Якщо панель тримається міцно, знайдіть у верхньому куті пластикову кліпсу та злегка натисніть на її язичок, звільняючи металевий зачеп.
3. Зняття верхньої решітки. Після того як обидві бічні стінки відсунуті або повністю зняті, верхня сітка виходить із зачеплення і легко піднімається вгору.
4. Вилучення решітки з пазів. Акуратно виведіть краї сітки з-під термостатичного клапана або труб підведення, уникаючи перекосів.

Напрямок зусилля має бути суворим: спочатку вертикально вгору для боковин, а потім плавно під кутом для виходу верхньої сітки з пазів.

Механіка взаємодії елементів побудована на системі «шип-паз», де металеві виступи на верхній решітці входять у відповідні прорізи на бічних панелях. Коли ви тягнете боковину вгору, ви розмикаєте цей замок, що автоматично звільняє горизонтальну площину. У деяких моделях бічні панелі можуть мати невеликі гвинти в нижній частині, які потрібно відкрутити перед початком маніпуляцій, проте в 90% сучасних виробів використовуються саме безгвинтові швидкознімні кліпси.

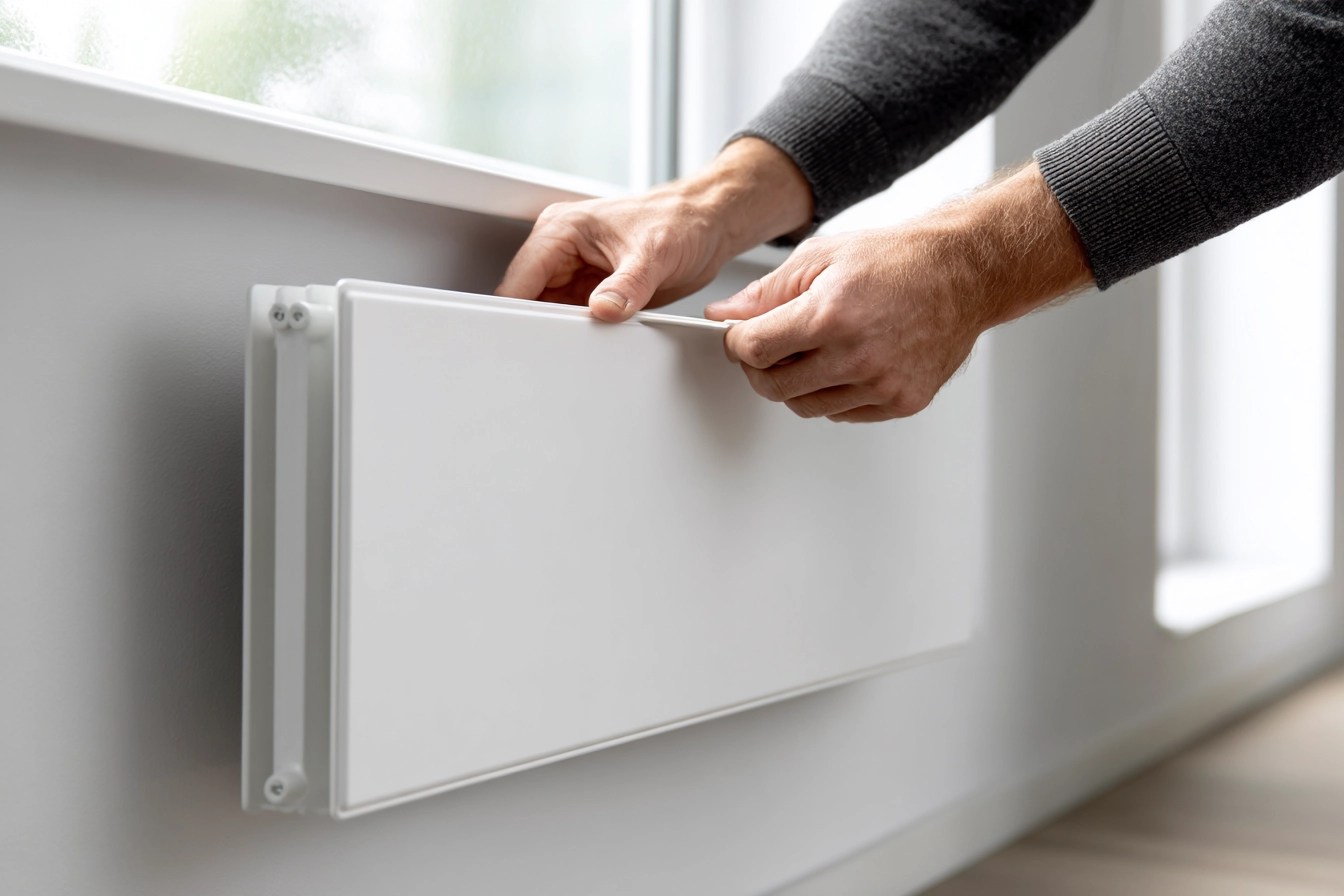

Особливості фіксації на кліпсах та магнітах

Деякі дизайнерські та компактні моделі опалювальних приладів використовують альтернативні методи кріплення, які дозволяють зберегти ідеальну гладкість зовнішніх поверхонь без видимих затискачів. Для таких пристроїв методика демонтажу відрізняється від стандартної, оскільки фіксуючі елементи часто приховані з внутрішньої сторони накладки або інтегровані безпосередньо в каркас.

Порівняння систем кріплення:

Приховані елементи зазвичай розташовані у верхніх кутах або рівномірно розподілені по периметру декоративної накладки. У випадку з магнітами важливо тягнути решітку рівномірно з обох боків, щоб не допустити перекосу, який може подряпати фарбу. Якщо ж використовуються пластикові поворотні замки, їх слід обертати дуже обережно, оскільки під впливом постійного нагріву пластик стає крихким і може зламатися при надмірному тиску. Завжди перевіряйте наявність дрібних гумових ущільнювачів, які часто встановлюються на кліпси для запобігання вібраційному шуму.

Підготовка та техніка безпеки

Перед будь-якими маніпуляціями з опалювальним приладом необхідно переконатися, що система перебуває в безпечному стані для проведення технічних робіт.

Головна вимога — радіатор повинен бути повністю охолодженим. Це критично не лише через ризик отримання термічних опіків, а й через фізичні властивості металу: при нагріванні сталь розширюється, що призводить до заклинювання щільних пазів та деформації пластикових кліпс при спробі їх витягнути. Робота з гарячим приладом значно підвищує ймовірність поломки тендітних внутрішніх зачепів.

Етапи підготовки:

• Вимкнення терморегулятора. Перекрийте подачу теплоносія та зачекайте 40–60 хвилин до повного остигання поверхонь.
• Очищення зони доступу. Забезпечте вільний простір навколо батареї для зручного маніпулювання довгими панелями.
• Перевірка кранів. Огляньте кран Маєвського на предмет протікань, якщо планується паралельне сервісне обслуговування.

Також варто заздалегідь підготувати м’яку тканину або картон, щоб класти зняті металеві деталі на підлогу, запобігаючи пошкодженню підлогового покриття та самих решіток.

Встановлення решітки та перевірка результату

Процес зворотного монтажу вимагає суворого дотримання черговості дій, яка є дзеркальним відображенням демонтажу. Починати слід з укладання верхньої горизонтальної решітки у відповідні напрямні на корпусі радіатора, стежачи за тим, щоб вона лягла рівно і без перекосів відносно передньої панелі. Тільки після фіксації верхньої частини можна переходити до встановлення бічних стінок, які мають заклацнутися з характерним звуком, сигналізуючи про надійне з’єднання.

Візуальний контроль. Після завершення монтажу обов’язково перевірте симетрію зазорів по всьому периметру — будь-яке відхилення свідчить про неправильне потрапляння в паз.

Важливість щільного прилягання всіх деталей зумовлена фізикою роботи опалювальної системи: під час руху теплоносія виникають мікровібрації, і якщо хоча б один фіксатор не став на місце, батарея почне видавати набридливе деренчання або сторонні звуки. Також нещільна посадка бічних панелей може призвести до їх поступового зміщення під власною вагою, що з часом спричинить деформацію всієї декоративної конструкції.

На завершення переконайтеся, що решітка не перешкоджає роботі термостатичної головки та не торкається труб підведення.

Чи варто знімати решітку самостійно

Самостійне зняття решітки з радіатора — це просте та доступне завдання для кожного власника, яке не потребує спеціальної інженерної освіти чи дорогого інструменту. Успіх процедури залежить від типу кріплень — від елементарних магнітів у дизайнерських серіях до стандартних замкових систем на металевих кліпсах. Головне — виявити достатню увагу до дрібних деталей та дотримуватися черговості кроків, що дозволить підтримувати високу енергоефективність системи опалення та гігієнічну чистоту в оселі без допомоги професійних майстрів.
